Linux 環境下 連線 Fortinet VPN Server

只要先設定好 /etc/openfortivpn/aifed.conf 檔案，再下兩個命令，不但可以連上 Fortinet VPN Server，還可以作到在 Fortinet VPN Server 下的機器網路，和外部網站網路 進行分流。

先連線： sudo openfortivpn -c /etc/openfortivpn/aifed.conf &

再分流： sudo ip route add 192.168.100.0/24 via 169.254.2.1 dev ppp0

最近幫忙跑個專案，有部主機藏在 Fortinet 架構下，若要連線該主機，要先連上 fortinet 的 VPN Server, 然後才能跳進去該主機。而要連上 fortinet 的 vpn server，則要利用 Fortinet 提供的 VPN 連線軟體，才能連得進去。

對於架構，我沒有意見，專案夥伴也有提供連線工具(For MS Windows) 讓我可以連上 VPN Server，也非常好，對此，我非常感激。

但是，這對我的作業環境(Linux Desktop)確實不太方便，而這僅是我個人問題，所以，就自己動手解決了一下！

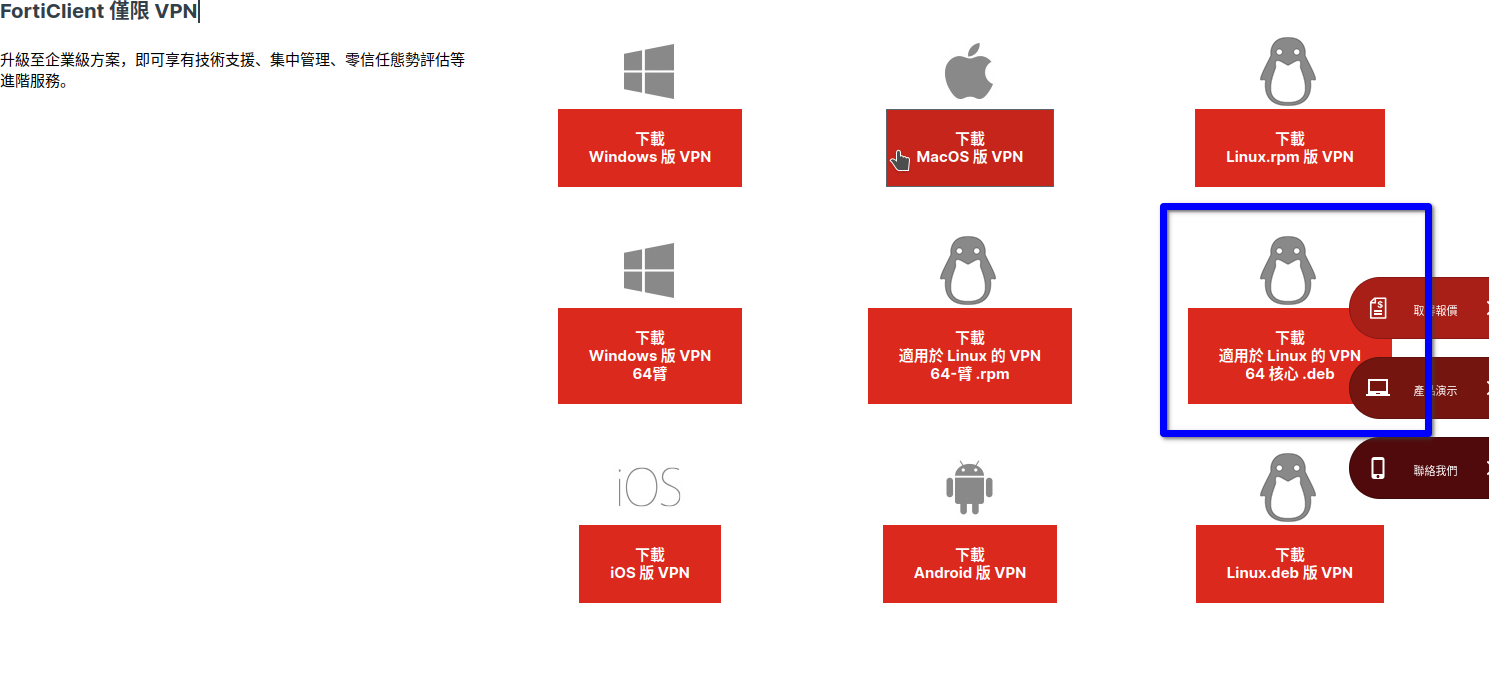

1. 方案一：連線到官方網站，下載官方專屬連線軟體。



這是最理想狀態，但是，要下載該軟體，還要提供一些資訊，其中「公司」的 email 我就提供不出來。

所以，方案一，失敗！

2. 方案二：利用社群大家針對 Fortinet 開發的連線軟體，其實不難，速度也很快。
1. 先安裝必要套件：

    sudo apt install openfortivpn \
         network-manager-fortisslvpn \    ## 我使用 KDE 環境，所以必裝
         network-manager-fortisslvpn-gnome  ## gnome 環境用，選配


套件安裝好後，可以思考連線方式。

連線有兩種方式，一是直接文字介面下命令，直接了當，這很符合我的愛好。另一是使用圖形介面，也很符合我懶惰個性。

假設大前提如下：
VPN Server ip: 192.168.100.100
連接埠為 10001
使用者帳號為 vpn_user01
密碼為 @@123456@@

2. 文字介面：

先執行：
sudo openfortivpn 192.168.100.100:10001 --username=vpn_user01 --password=@@123456@@

然後，會因為缺少信任憑證，所以會吐出許多錯誤訊息，此時，就吐出來的錯誤訊息中去尋找類似以下的訊息：
ERROR: --trusted-cert a31232ac1f00251695e7af8caaea65@$#@$@$%#$^%$^#%^#%$^$%&^#^$%^#^#

這一串訊息，便是系統針對自己主機所生出來的信任憑證，就是連線所需要的關鍵訊息，記得要保存起來。

再執行一次，但是把信任憑證訊息加進去：
sudo openfortivpn 192.168.100.100:10001 --username=vpn_user01 --password=@@123456@@ --trusted-cert a31232ac1f00251695e7af8caaea65@$#@$@$%#$^%$^#%^#%$^$%&^#^$%^#^#

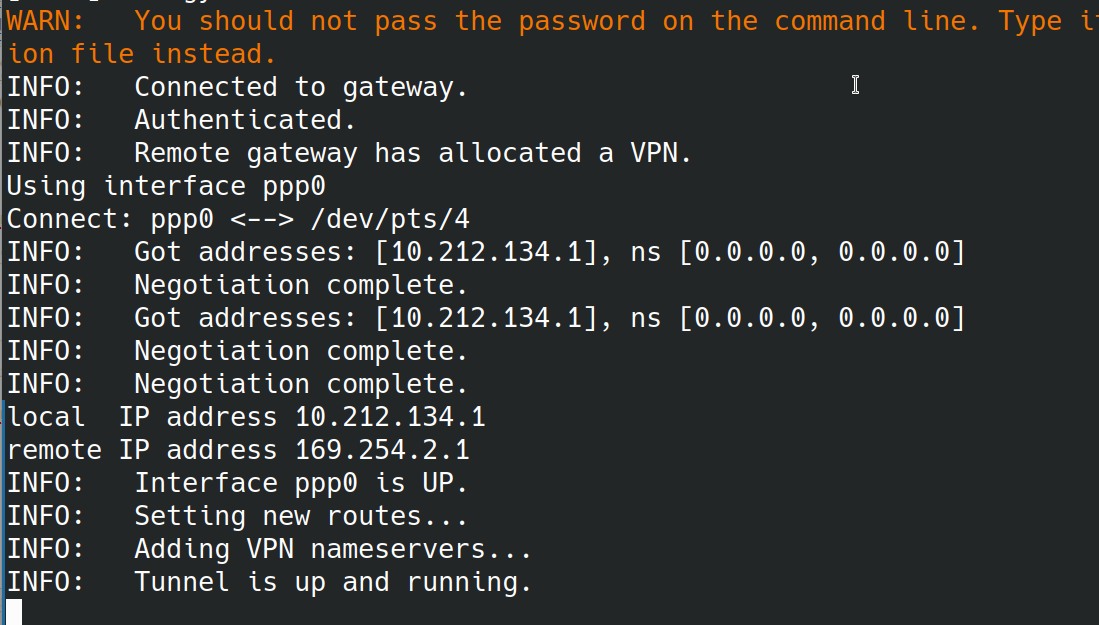

此時，便會出現連線成功的訊息了。

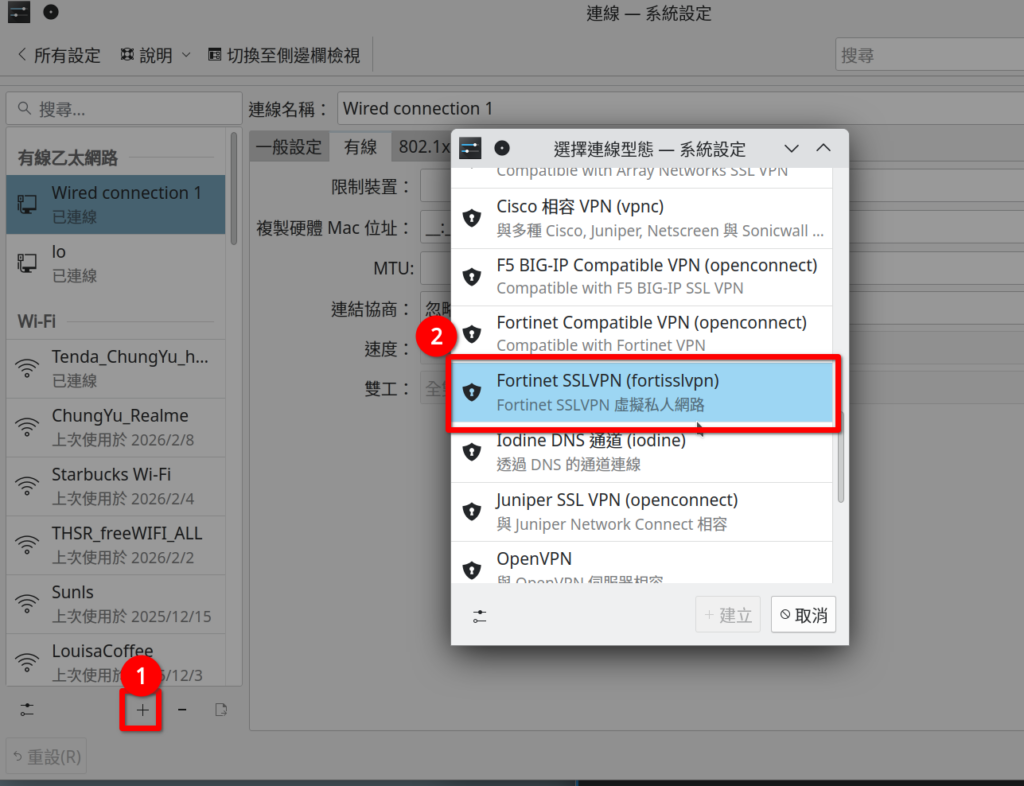

3. 圖形介面：系統設定 –> 網路 –> 連線

新增–> 選擇 FortinetSSLVPN

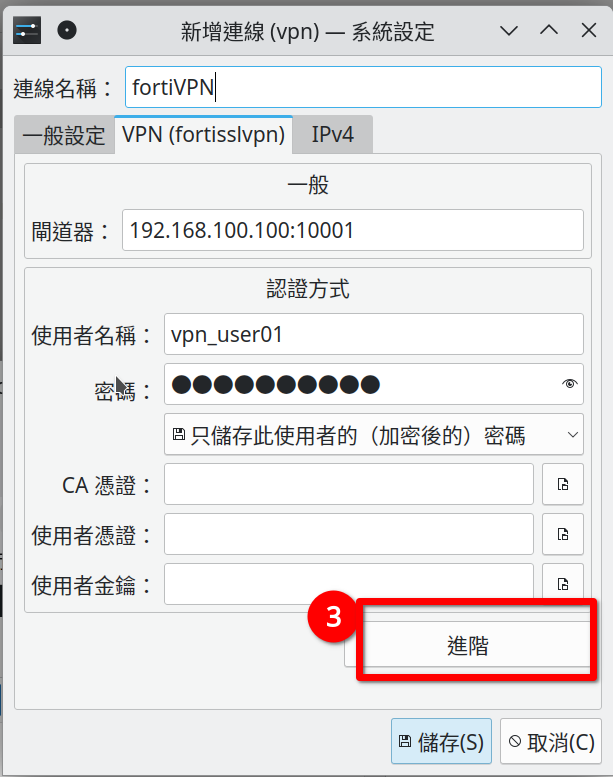

基本訊息填完後，還有「進階」要設定

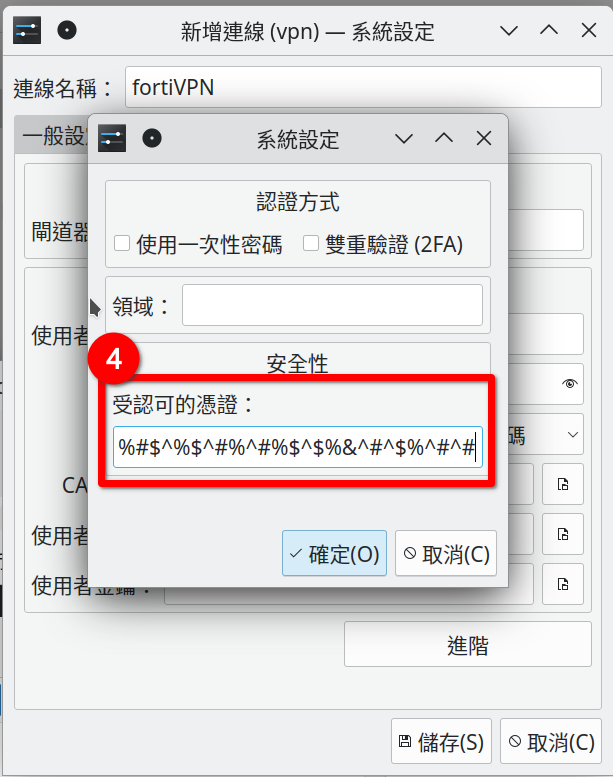

填上信任憑證訊息


設定完成後，直接按「連線」，便可以連 Fortinet VPN Server！


4. 特別注意

連上 VPN Server 後，手頭上正在作業機器的網路，會全部被導到 VPN Server去，原先已經連上的網站可能會因此斷線，或是速度奇慢無比，因此，若非必要，還是不要連上該 VPN Server。

3. 進階：改善方案二，利用「文字介面」連線的缺點

利用「文字介面」直接連上去，簡單，直接，有效，是他的優點。

但是，缺點有以下：

1. 每次都要打很多字。
2. 若有敏感資訊，容易外洩。
3. 更動不方便。
4. 密碼若有特殊字元，例如：(, ), 等等字元，便不好直接輸入，需要有跳脫字元來處理。



如何改善缺點？
在 /etc/openfortivpn/ 目錄下，寫個文字參數檔，便可解決。

例如，在 /etc/openfortivpn/ 目錄下，寫個 aifed.conf 為例

### configuration file for openfortivpn, see man openfortivpn(1) ###
host = 192.168.100.100
port = 11111
username = vpn_user01
password =  @@123456@@
trusted-cert = a31232ac1f00251695e7af8caaea65@$#@$@$%#$^%$^#%^#%$^$%&^#^$%^#^#

set-dns = 0
set-routes = 0

要連線時，命令只要下
sudo openfortivpn -c /etc/openfortivpn/aifed.conf
就可以了！

而且，若有不同的 VPN Server，也可以針對個別不同的 VPN Server 進行設定與連線。

4. 修正：連上 VPN Server 後，讓 VPN Server 下主機 一般網站 網路流量 分流，以改善網速。
1. 標準作法（建議）

sudo ip route add 192.168.100.0/24 via 169.254.2.1 dev ppp0

註： 169.254.2.1 是 VPN Server 遠端IP

2. 迂迴作法
1. 先固定 VPN 伺服器走實體網卡進出(此處為筆電無線 WiFi 網卡）

sudo ip route add 192.168.100.100 via 192.168.3.1 dev wlp0s20f3

註：

1. 192.168.100.100 永遠走實體網卡(此為筆電無線網卡)，不走 ppp0
2. Wifi gateway : 192.168.3.1



2. 再加內網路由

sudo ip route add 192.168.100.0/24 dev ppp0

以上兩個動作目的：

1. 192.168.100.100 –> WiFi(強迫走這條路)
2. 192.168.100.0/24 –> ppp0

總結

1. 設定好 /etc/openfortivpn/aifed.conf 檔案。
2. 先連線：sudo openfortivpn -c /etc/openfortivpn/aifed.conf
3. 再分流：sudo ip route add 192.168.100.0/24 via 169.254.2.1 dev ppp0
